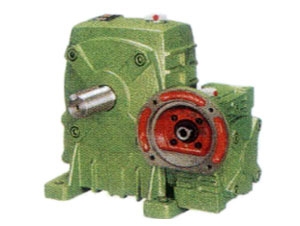

WPEDA型蝸桿減速機

產品詳情

減速機漏油的原因分析
1．1 減速機內外產生壓力差
減速機運轉過程中，運動副摩擦發熱以及受環境溫度的影響，使減速機溫度升高，如果沒有透氣孔或透氣孔堵塞，則機內壓力逐漸增加，機內溫度越高，與外界的壓力差越大，潤滑油在壓差作用下，從縫隙處漏出。
1．2 減速機結構設計不合理
(1) 檢查孔蓋板太薄，上緊螺栓后易產生變形，使結合面不平，從接觸縫隙漏油。
(2) 減速機制造過程中，鑄件未進行退火或時效處理，未消除內應力，必然發生變形，產生間隙，導致泄漏。
(3) 箱體上沒有回油槽，潤滑油積聚在軸封、端蓋、結合面等處，在壓差作用下，從間隙處向外漏。
(4) 軸封結構設計不合理。早期的減速機多采用油溝、氈圈式軸封結構，組裝時使毛氈受壓縮產生變形，而將結合面縫隙密封起來。如果軸頸與密封件接觸不十分理想，由于毛氈的補償性能極差，密封在短時間內即失效。油溝上雖有回油孔，但極易堵塞，回油作用難以發揮。
1．3 加油量過多
減速機在運轉過程中，油池被攪動得很厲害，潤滑油在機內到處飛濺，如果加油量過多，使大量潤滑油積聚在軸封、結合面等處，導致泄漏。
1．4 檢修工藝不當

在設備檢修時，由于結合面上污物清除不徹底，或密封膠選用不當、密封件方向裝反、不及時更換密封件等也會引起漏油。

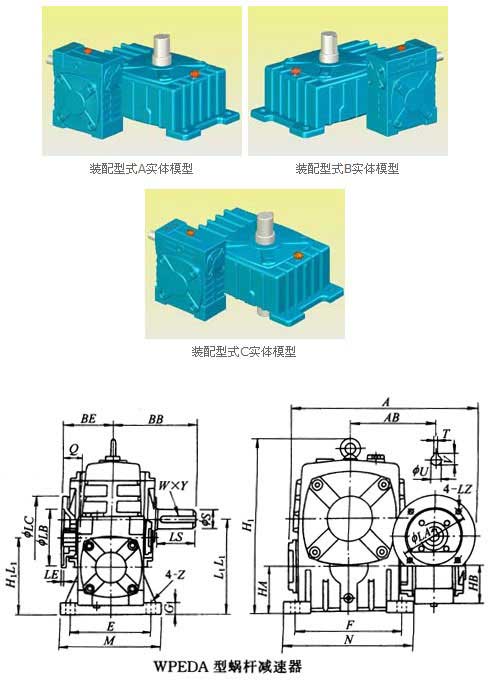

WPEDA型蝸桿減速器主要尺寸 /mm

規格	輸入功率/kW	減速比	A	AB	BB	BE	AC	BC	AD	BD	HL	LL	H	Z×L	H1L1	L1L1	H1	HA	HB	M	N	E	F	G	Z
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	287	126	131	75	152	86	125	65	200	90	215	M10×25	110	140	236	70	50	150	190	115	150	20	15
50～80	0.18		314	144	142	83	169	102	140	70	235	105	250	M12×28	130	160	268	80	65	170	220	135	180	20	15
60～100	0.37		387	175	169	91	216	117	180	90	290	130	310	M12×30	160	200	336	100	75	190	270	155	220	25	15
70～120	0.37		425	193	190	109	256	124	220	100	345	155	370	M14×32	190	240	430	120	90	230	320	180	260	30	18
	0.75		445			111
80～135	0.75		499	226	210	125	296	147	260	110	400	185	425	M16×35	215	270	480	135	105	250	350	200	290	30	18
	1.5
100～155	1.5		570	269	252	148	345	185	280	120	458	203	461	M16×35	235	290	531	135	130	275	390	220	320	35	21
120～175	2.2		631	287	262	181	374	192	320	140	518	223	521	M16×35	280	335	600	160	155	310	430	250	350	40	21
	3.0
135～200	3.0		680	318	305	202	412	230	360	150	580	245	575	M20×36	310	375	666	175	185	360	480	290	390	40	24
	4.0
155～250	5.5		815	380	360	247	500	285	420	190	705	300	700	M24×42	355	450	800	200	203	460	560	380	480	45	28

規格	輸入功率/kW	減速比	H2L2	L2L2	H2	BA	B1C1	CA	M1	N1	E3	E1	E2	電機法蘭					輸入軸			輸出軸
														LA	LB	LC	LE	LZ	Q	U	T×V	LS	S	W×Y
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	215	105	238	40	65	145	156	295	120	120	135	115	95	140	4	M8	31	11	4×12.8	60	28	8×4
50～80	0.18		250	120	273	50	70	163	175	320	140	130	150	115	95	140	4	M8	31	11	4×12.8	65	32	10×5
60～100	0.37		310	150	334	60	90	191	224	375	190	155	180	130	110	160	4	M8	33	14	5×16.3	75	38	10×5
70～120	0.37		370	180	423	70	100	229	266	450	220	185	215	130	110	160	4	M8	40	14	5×16.3	85	45	14×5.5
	0.75							231						165	130	200		M10	42	19	6×21.8
80～135	0.75		430	215	482	80	110	260	306	495	260	210	235	165	130	200	4.5	M10	48	19	6×21.8	95	55	16×6
	1.5																		52	24	8×27.3
100～155	1.5		490	235	541	100	140	303	350	590	290	245	295	165	130	200	4.5	M10	52	24	8×27.3	110	60	18×7
120～175	2.2		555	260	600	120	150	356	394	640	320	267	323	215	180	250	5	M12	63	28	8×31.3	110	65	18×7
	3.0
135～200	3.0		625	290	677	135	175	402	440	710	370	290	360	215	180	250	5	M12	63	28	8×31.3	125	70	20×7.5
	4.0
155～250	5.5		755	350	824	155	200	497	510	860	440	350	440	265	230	300	5	M12	83	38	10×41.3	155	90	25×9
